Siemens Fibersim 是一款功能強大的復合零件端到端設計和制造解決方案，軟件能夠有效的支持CATIA V5、Creo Parametric、Siemens NX三個平臺，用戶可以根據自己的使用平臺選擇不同的程序版本，在功能上，軟件為您提供了光纖模擬、復合設計、復合分析、復合制造、制造定義明細等多種強大的功能，為您帶來全面的設計與模擬解決方案。

軟件功能模塊

復合材料工程與制造

1、復合材料的優點在于能夠通過改變厚度、纖維角度、材料類型和部件形狀來真正地改善部件的性能。這些無數的設計變量產生了復合零件特有的固有復雜性，并且不可避免地將零件幾何形狀、材料行為和制造過程聯系在一起。

2、只有掌握這三種特性的交集，才能充分挖掘復合材料的潛力。Fibersim為關鍵提供了靈活的設計方法，從分析中獲取規格，并在生產過程中有效地流動，以生產出可按預算生產的優化組合零件。

復合材料設計與分析

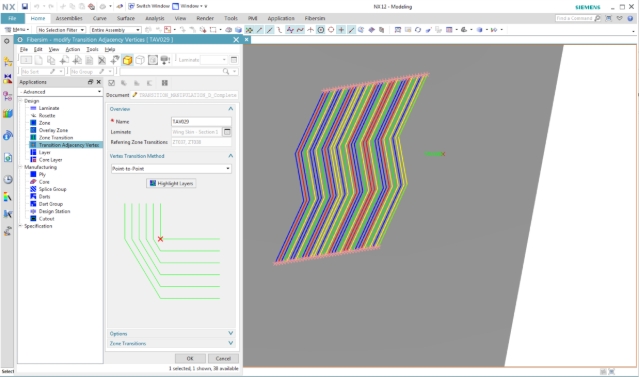

使用Fibersim作為中心復合設計允許一部分有效輸入的需求從CAD CAE創建一個數字雙能快速應對變化的形狀和規格,同時提供一個窗口到車間,確保你的設計的可生產性。設計規則為從最小幾何輸入創建鋪層邊界提供了強大的自動化功能。此外，高級的排序、過濾和重命名功能為處理現代復合部件的復雜性提供了有效的工具。

設計數據驗證

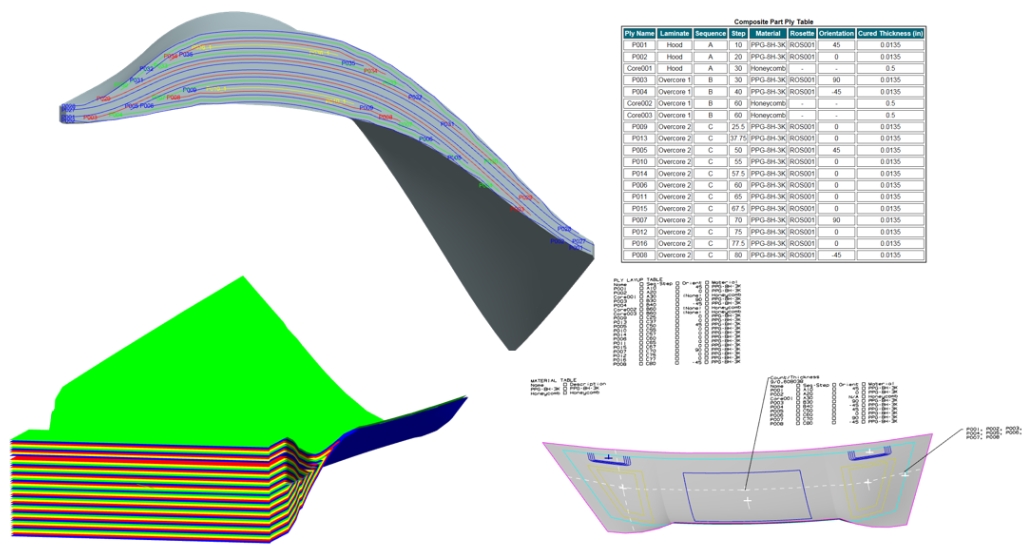

1、在驗證過程中，工程文檔為復合細節帶來可見性，包括落料剖面、鋪層順序和鋪層材料。Fibersim幫助自動化創建截面、注釋和核心樣本，這些可以在變更發生時更新，確保設計得到準確反映。Fibersim芯材取樣功能提供了更深入的細節，如厚度變化、纖維偏差、平衡和對稱，這些對確保產品質量是無價的。理解層壓的重量和成本對于在驗證過程中做出去/不去的決定是至關重要的。Fibersim即時提供層壓材料的重量和成本，包括固化后的工序，以便在審查期間提供最準確的信息。

2、裝配關系，如包裝和碰撞檢測，也是設計驗證的一個重要方面。Fibersim自動創建表面和實體表示，允許您檢測組裝組件之間的沖突，并確保滿足包裝要求。

詳細設計定義

1、無論您是使用Fibersim的體積填充功能來設計一個固體翼型，還是使用基于區域的設計來在大型結構組件中產生嵌套的層，或利用Fibersim獨特的多層方法來自動化基于層的設計，F(xiàn)ibersim都為您的零件類型提供更佳的設計方法。

2、一旦完成，這個完整的復合定義可以在整個企業中使用，從平面模式和車間激光投影鋪層邊界到用于設計審查的3D文檔，再到Teamcenter中的精確權重。

初步設計

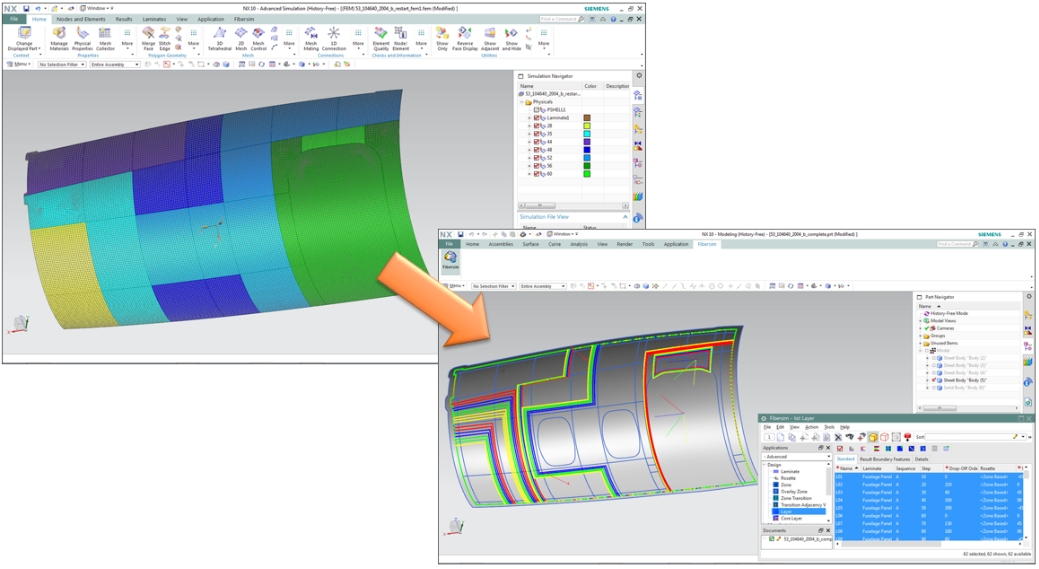

Fibersim的雙向分析界面提供了一個自動交換壓力要求到CAD數字雙胞胎。甚至在用設計規則詳細描述部分之前，就可以從區域定義中獲得初步的權重和空間要求實體。一旦確定了最終的鋪層邊界，真正的纖維方向就可以返回到應力中，用原始的定義重新分析。

產品可生產線模擬

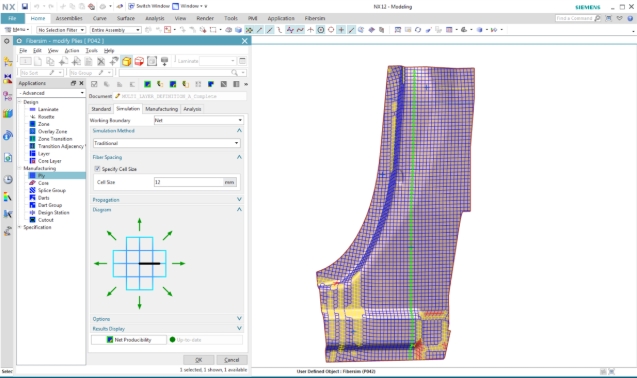

Fibersim的可生產性模擬是一種經過生產驗證的能力，可用于精確的平面圖形和真實的光纖方向?，F(xiàn)代復合材料具有復雜的曲率和先進的材料，因此無法假定特定的朝向，而對零件可生產性進行可靠的模擬對于可重復性和高性能的零件至關重要。Fibersim也可以為自動沉積的路徑規劃帶來挑戰。

復合材料設計與制造

1、只有在整個產品生命周期中都可以利用的情況下，組合部件的數字孿生才有價值。Fibersim的開放架構為業界提供了更佳的解決方案，以實現復合部件的完整數字定義。

2、基于hdf5的CAE交換格式提供了對領先的CAE工具的訪問。平面模式導出模塊為導向刀具和套料包提供優化的平面模式。激光投影創建一個真正的偏移數據集，可以直接使用領先的激光投影系統。通過領先的自動沉積路徑規劃軟件，可以利用光纖自動放置和膠帶鋪設出口。

3、所有這些集成都是可用的，不管用于創建Fibersim定義的CAD系統是什么，NX、CATIA還是Creo，都允許原始設備制造商和供應商在他們喜歡的設計平臺上工作

制造的定義

雖然評估零件的可生產性對于避免成本高昂的返工是至關重要的，但大多數制造過程都需要納入額外的制造細節。對于手工鋪設，F(xiàn)ibersim層內置了這些功能，可以實時反饋不同的省道策略、材料寬度警告和自動拼接組分配。對于自動沉積，F(xiàn)ibersim提供了先進的工具，以滿足特定機器的最低航線限制和路徑規劃的驚人起點。一旦捕獲了細節，它們可以通過導出到平面模式、激光投影和路徑規劃軟件直接被車間利用。

制造定義細節

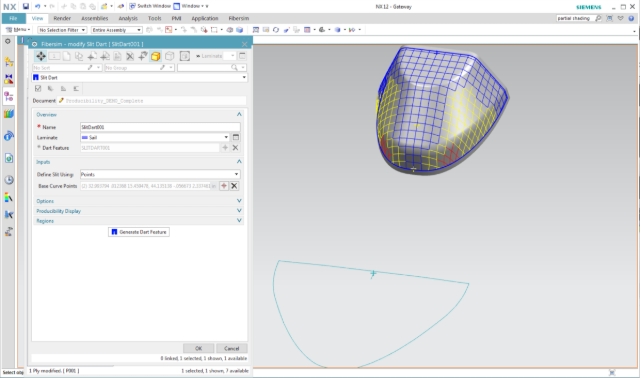

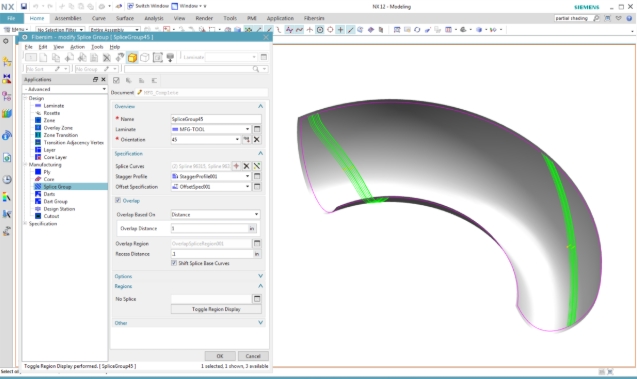

在上機之前解決材料的變形、偏差和纖維屈曲問題可以減少重復，增加生產能力。Fibersim提供靈活、自動化的拼接和飛鏢功能。結合規范，包括交錯拼接、拼接重疊、無拼接區域和無省道區域，有助于自動化創建，并確保滿足設計和制造需求。

制造文檔及自動化

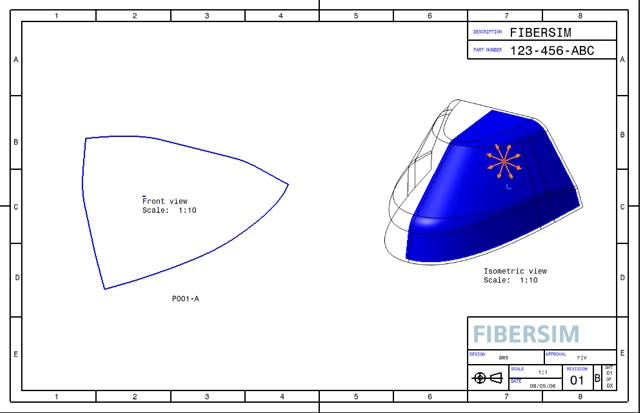

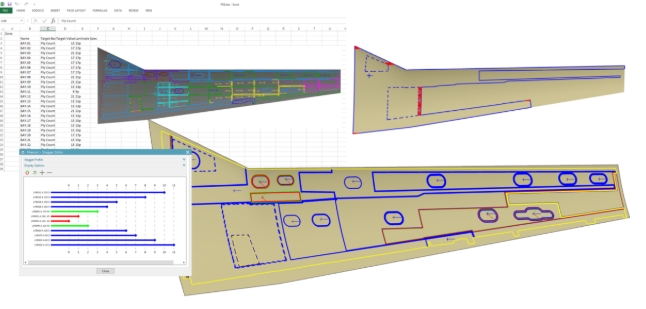

編制用于制造的復合設計文檔是一個冗長且容易出錯的過程。通過重新利用Fibersim中已經捕獲的復合設計數據，文檔模塊可以用來自動生成精確的制造膠合板、厚度表和3D數據。

圖文來源---Simcenter
