Altair® EDEM?是一款用于散裝和顆粒材料模擬的離散元素方法軟件，用于對采礦、設備制造和加工行業中處理或加工散裝物料的設備進行虛擬測試，全球各地的公司都使用EDEM來優化設備設計，提高生產率，降低運營成本，縮短產品開發周期并推動產品創新。

EDEM可以使用計算有效且經過充分驗證的多球面方法模擬任何尺寸和形狀的材料。 在這種方法中，通過重疊多個球體來引入形狀，并且通過增加重疊球體的數量，可以增加形狀保真度。使用新的“球體擬合”工具，用戶不再需要手動排列球體以創建他們想要表示的形狀。 該工具會自動構建一個多球形粒子，該粒子與CAD文件中導入的粒子形狀非常匹配。 用戶可以控制使用的球體數量，以及限制最小球體尺寸。 該工具意味著用戶無需構建粒子形狀即可獲得有效的多球模擬的好處。

EDEM構架與功能

? 前處理器

? 顆粒建模

? CAD結構與運動建模

? 接觸模型設置

? 求解器

? 多核共享內存式并行

? GPU加速計算功能

? 動態計算技術/顆粒凍結技術

? 計算速度杰出的商業離散元代碼

? 后處理器

? 圖片/動畫生成

? 曲線圖、柱狀圖分析

? 模擬數據導出

? 耦合接口

? 多體動力學

? 計算流體力學

? 結構有限元

? 其他物理場

? 二次開發接口

? C++語言

? 自定義物理數學模型

EDEM主要功能

1. 完善的顆粒建模功能

1.1基于球面法的顆粒建模方法

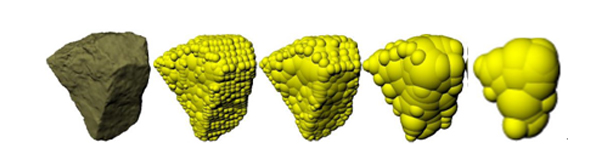

1.2利用多球面組合建立非球形顆粒

1.3 內置多種顆粒粒徑分布設置模式

1.4基于多年工程經驗及物料參數研發EDEM材料模型庫

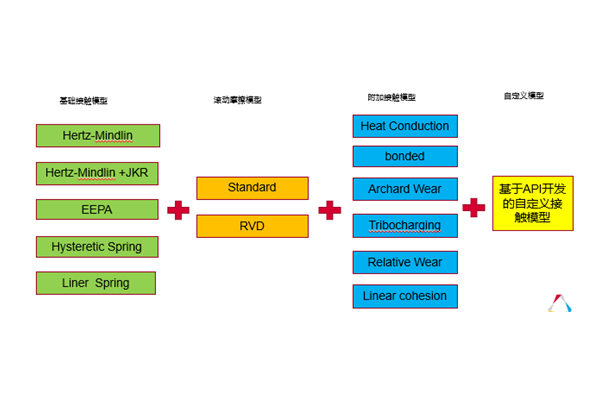

2. 豐富多樣的接觸模型

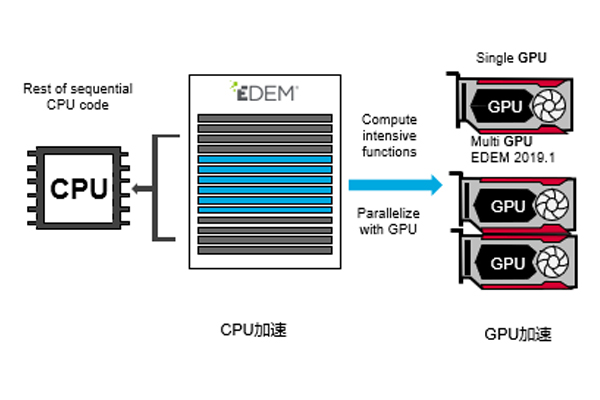

3. 絕對領先的計算求解速度

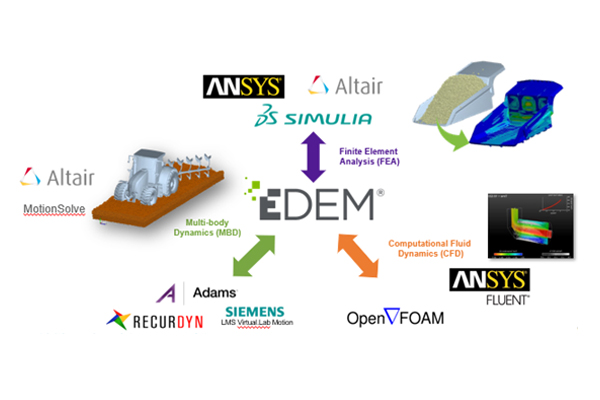

EDEM與CAE工具聯合仿真

DEM+FEM模擬設備結構受顆粒載荷的應力應變：解決傳統有限元分析無法已知準確的載荷分布對仿真結果帶來的影響，優化結果更合理，支持ANSYS Workbench、Abaqus等軟件的耦合。

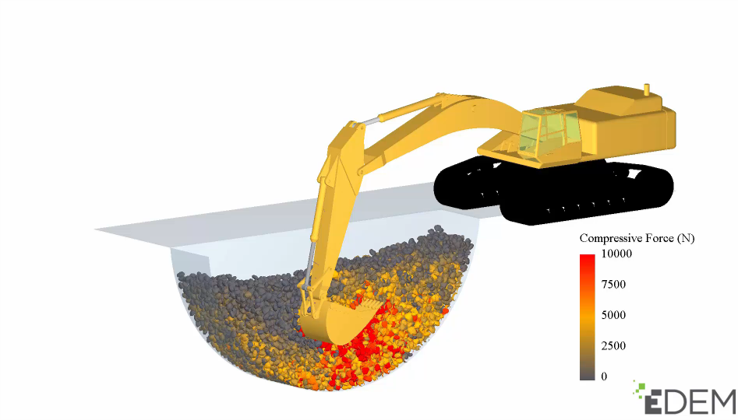

DEM+MBD模擬設備的動態力學響應：多體軟件為EDEM中結構的復雜運動提供輸入，模擬結構對物料的作用機理，如：作業效率、作業質量等。EDEM為多體軟件提供顆粒對結構的載荷影響，模擬帶載條件下設備的動力學、運動學特征等。

DEM+CFD模擬顆粒-流體系統：更適合顆粒之間有特殊接觸作用的仿真工況，如絮凝團聚、壁面粘附、破碎變形?？梢詫?shí)現諸如噴動床、旋轉床、高爐加熱、氣力輸送、旋風分離器等涉及流固曳力、傳熱、傳質等復雜顆粒多相流工況的模擬。

注：圖片歸Altair所有，保留所有權利。
